Le
grapheur d'entrée :
Le
grapheur d'entrée permet de fournir au logiciel des informations
variationnelles en fonction du temps. Il est utilisé pour définir des
lois de mouvements et/ou des lois d'efforts imposés.
Chaque
secteur de la loi est défini par 2 points.
Pour
ajouter un point, il faut cliquer avec le bouton droit de la souris à
l'emplacement souhaité et sélectionner dans le menu contextuel "Ajouter
Point".
On peut s’aider de la position du curseur, indiquée dans la zone
graphique, pour créer un point à un endroit particulier.

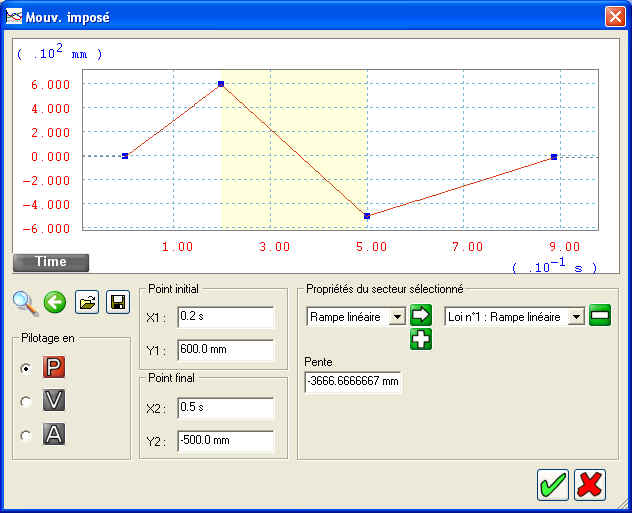

Lorsque le point est créé, le secteur entre ce point et celui qui le
précède sur le graphe est sélectionné (fond jaune).
La position précise du nouveau point peut être fournie en
sélectionnant les coordonées dans les cases "Point
initial" et "Point
final".
Lorsqu'un
point est parfaitement placé, il est conseiller de le bloquer en
sélectionnant dans le menu contextuel "Verrouiller
Point". Alors, une ancre est placée
sur ce point.
Pour
supprimer un point, il faut cliquer avec le bouton droit de la souris et
dans le menu contextuel, choisir "Détruire
Point". Le
point suivant est alors utilisé pour fermer le secteur.
|
