Obtenir
les résultats d'une simulation :
Après
avoir lancer une simulation, le seul moyen d'obtenir des résultats
chiffrés est d'utiliser le "Grapheur"
de sortie.
Ce "Grapheur"

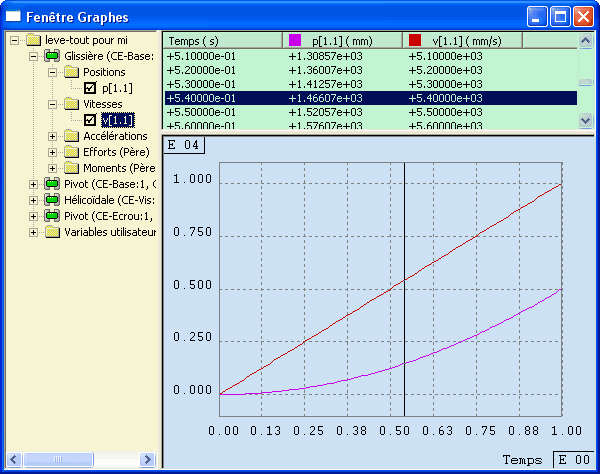

affiche dans une nouvelle fenêtre, trois zones :
La zone de gauche (zone jaune)
montre l'arborescence des liaisons déclarées dans le système.
La
zone en haut à droite (zone verte)
montre les résultats numériques sous forme de tableau. La
zone en bas à droite (zone bleue)
montre les résultats sous forme de courbes. Pour
chaque degré de liberté des liaisons mécaniques, il est possible de
sélectionner :
les positions
(notées p),
les vitesses
(notées v),
les accélérations
(notées a),
les efforts
(notés fr),
et les moments
(notés mm). Les
courbes donnent l'évolution dans le temps des paramètres
sélectionnés. Les
colonnes des tableaux donnent les valeurs chiffrées précises des
paramètres sélectionnés pour chaque pas de calcul. Plusieurs
paramètres peuvent être sélectionnés en même temps. Attention
cependant de ne pas abuser du nombre de paramètres sélectionnés car
les résultats deviennent vite illisibles. La
valeur sélectionnée dans la zone "tableau"
est visualisée par un trait vertical noir dans la zone "courbes". Attention
: Tous les résultats sont donnés en
puissance de 10.
Par exemple : 5,40000e+03 = 5400
5,10000e-01 = 0,51
|
