Utiliser
le graphe des liaisons :

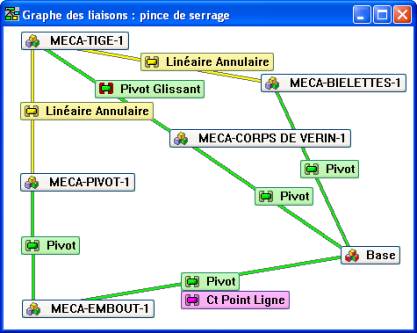

Le "Graphe des liaisons" montre l'architecture du mécanisme avec : les
classes d'équivalence appelées aussi "Corps"
(étiquettes blanches) les
"Liaisons"
entre les classes d'équivalence. (étiquettes vertes, jaunes, roses)
En
tenant cliquée l'étiquette d'un corps, on peut la déplacer. Les
liaisons suivent. On organise ainsi le graphe des liaisons à partir de
celui proposé par défaut lors de la première utilisation de cet
outil.
En
cliquant avec sur une étiquette de liaison, un repère s'affiche dans
la fenêtre graphique à l'endroit de cette liaison.
|
