Propriétés
des liaisons :
On
utilisera la boîte de dialogue "Propriétés"
pour affecter des infomations aux liaisons.  Pour

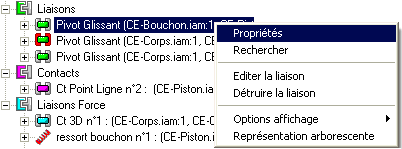

afficher cette boîte de dialogue il faut utiliser un clic droit dans
l'arborescence Motion sur la liaison concernée, et sélectionner "Propriétés"
:
Nous
affecterons les informations désirées aux degrés de liberté "ddl"
de la liaison. Les degrés de liberté de la liaison apparaissent sous
forme d'onglets dans la boîte de dialogue.

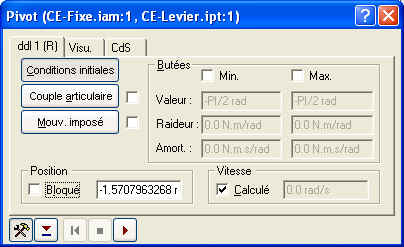

Pour une liaison à 1 degré
de liberté (pivot ou glissière), un seul onglet "ddl"
apparaît.

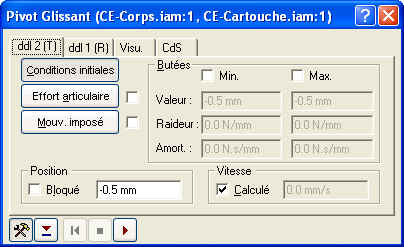

Pour une liaison à 2 degrés
de liberté (pivot glissant par exemple), deux onglets "ddl"
apparaîssent.

Suivant
l'onglet sélectionné, le repère de la liaison indique dans la
fenêtre graphique par une flèche linéaire ou curviligne, le degré de
liberté concerné. Cette fonctionnalité est importante dans le cas de
liaisons avec beaucoup de degrés de liberté :

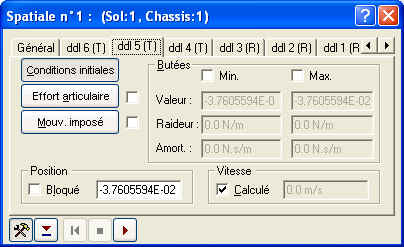

Une liaison spatiale comporte 6 onglets pour les six degrés de liberté
:
|
